虹吸式屋面雨水排水系统

虹吸式屋面雨水排水系统是一种高效、大流量、有组织排水的技术，适用于大型建筑屋面（如体育馆、机场、商业综合体等）。其核心原理是利用虹吸效应，通过管道内形成的负压快速排水，相比传统重力排水系统具有显著优势。以下是系统的关键要点：

一、工作原理

1. 初始阶段（雨水积累）：
   雨水在屋面积聚，管道内为重力流（与常规排水相同）。

2. 虹吸形成阶段：
   当雨水达到一定高度（如天沟内水深超过雨水斗设计高度），雨水斗通过特殊设计（如防气旋装置）阻隔空气进入，管道逐渐充满水形成负压，系统转为满管流状态。

3. 高速排水阶段：
   在负压作用下，排水速度大幅提升（可达3-5m/s），实现快速排放。

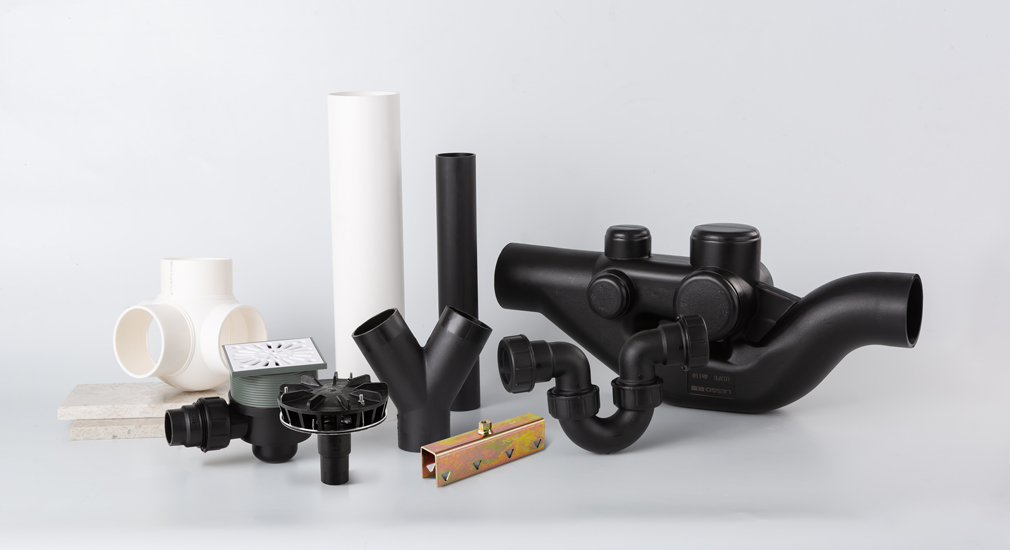

二、系统组成

1. 雨水斗：

• 专用虹吸式雨水斗（带空气挡板），防止空气吸入。

• 通常需通过测试认证（如EN 12056-3标准）。

2. 管道系统：

• 材质：HDPE（高密度聚乙烯）、不锈钢或镀锌钢管，需耐负压。

• 设计：全封闭、无坡度要求（水平管可平铺），减少管道数量和空间占用。

3. 悬吊系统：

• 固定管道，抵抗负压产生的振动和收缩。

4. 排放口：

• 需与市政管网或蓄水池衔接，末端通常设消能措施。

三、优势

1. 排水效率高：

• 流量比重力系统大3-5倍，适用于暴雨强度大的地区。

2. 节省空间与成本：

• 管道直径小、无需坡度，减少建筑层高占用。

3. 灵活布局：

• 管道可水平长距离铺设，适应复杂建筑结构。

4. 减少渗漏风险：

• 满管流无空气，管道不易振动，接口更密封。

四、设计要点

1. 水力计算：

• 需精确计算负压、流速、管径，确保虹吸持续稳定（常用软件如Bentley StormCAD）。

2. 雨水斗布置：

• 间距根据屋面汇水面积确定，通常15-20m设一个。

3. 安全措施：

• 设置溢流口（如侧排雨水斗），防止系统超载。

4. 规范遵循：

• 符合《建筑给水排水设计标准》（GB 50015）或EN 12056等国际标准。

五、适用场景

• 大跨度建筑：如会展中心、厂房。

• 低坡度屋面：无法依赖重力排水的场合。

• 地下空间紧张的项目。

六、注意事项

• 维护：定期检查雨水斗防堵性能，清理杂物。

• 施工质量：管道焊接/连接需严密，避免漏气破坏虹吸。

• 极端天气验证：设计需考虑当地50年一遇降雨强度。

虹吸系统虽初期投资较高，但长期综合效益显著，尤其适合现代大型建筑的高效排水需求。
